O escantilhão é uma ferramenta usada durante a elevação de paredes para orientar o alinhamento, o prumo, o nível e a posição das fiadas de blocos ou tijolos. Quem pesquisa o que é escantilhão encontra vários modelos, porque a forma de fixação muda conforme o tipo de alvenaria e as condições da obra.
Há versões para alvenaria estrutural, vedação e situações em que existe ou não uma laje superior para apoio, além de variações com mola, tripé, regulagem telescópica e graduação.
O ponto mais importante é não confundir o nome da ferramenta com uma de suas variações: o escantilhão graduador utiliza marcações para orientar as fiadas, enquanto esse termo é usado para a ferramenta como um todo. Neste guia, você vai entender quando cada configuração faz sentido para a sua obra.
A ferramenta funciona como uma referência vertical durante a execução da alvenaria. Ele é posicionado próximo às extremidades ou aos cantos da parede e serve de apoio para a linha utilizada na orientação das fiadas.
Na prática, dois equipamentos bem posicionados permitem esticar uma linha entre os pontos de referência. Essa linha ajuda a manter os blocos na mesma altura e alinhados ao longo da parede.
O termo também pode aparecer associado a réguas de marcação ou gabaritos usados em outras atividades. Na construção civil, o uso tratado aqui está ligado à elevação da alvenaria.
O escantilhão para alvenaria reduz a necessidade de refazer marcações a cada nova fiada. A ferramenta não substitui a conferência do serviço nem o projeto da parede. Sua função é oferecer uma referência estável durante o assentamento.
O escantilhão para que serve está diretamente ligado ao controle geométrico da parede. A ferramenta ajuda a orientar a altura das fiadas, o alinhamento e o prumo durante a execução.
Sua configuração muda conforme o sistema construtivo. Alvenaria estrutural e alvenaria de vedação apresentam condições diferentes de fixação e apoio.

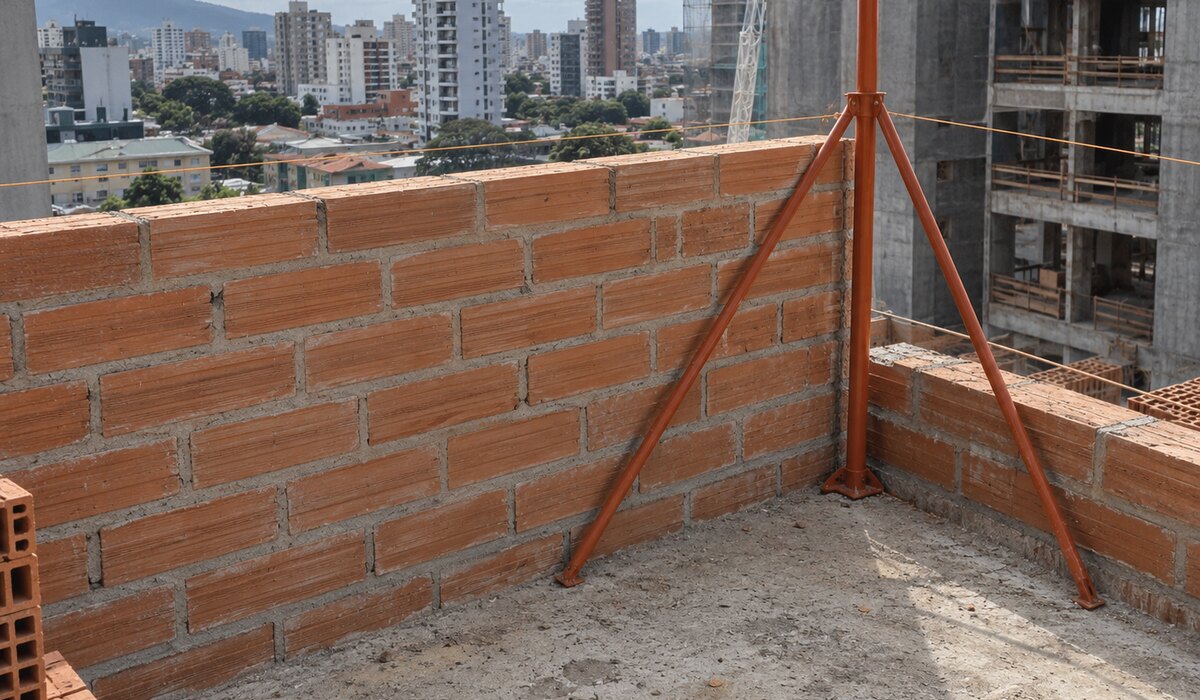

Na alvenaria estrutural, as próprias paredes participam da estrutura da edificação. O controle durante a execução precisa acompanhar o projeto de modulação, a posição dos blocos e os pontos previstos para cada parede.
Esse tipo costuma ser utilizado quando ainda não existe uma laje superior onde a ferramenta possa ser comprimida ou fixada. Por esse motivo, modelos apoiados no piso e estabilizados por tripé são comuns nessa etapa, e este é o caso indicado quando a obra precisa de uma referência vertical independente da estrutura superior.
A regulagem permite aprumar o equipamento antes do início da elevação, e a equipe orienta as fiadas seguintes a partir das marcações e da linha de referência prevista para o serviço.
Na alvenaria de vedação, as paredes têm função de fechamento e divisão dos ambientes. Em edifícios com estrutura já executada, é comum haver piso e laje disponíveis para apoiar o equipamento.
Nessas situações, a ferramenta pode trabalhar comprimido entre as superfícies inferior e superior. Modelos com mola ou sistemas telescópicos facilitam esse ajuste.
O equipamento é colocado nas extremidades da parede e, após o prumo e o posicionamento correto, a linha é movimentada conforme a execução avança.
O uso ajuda a manter a regularidade das fiadas e reduz diferenças de nível que podem aparecer quando cada trecho é executado sem uma referência contínua.
A escolha do modelo começa pela estrutura disponível para fixação e pelo tipo de parede que será executada. A linha de produtos da IW8 se organiza em três frentes: o modelo estrutural, o de vedação e o graduador, que funciona como acessório dos dois primeiros. Confira a categoria completa para ver as opções disponíveis.

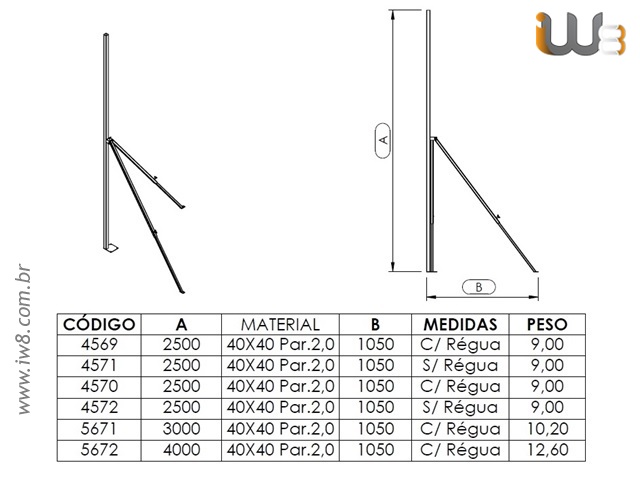

O modelo estrutural é apoiado e estabilizado por um tripé no piso, com altura fixa (o modelo da IW8 vem em 2,6m, com opção de até 3,10m) e fixação na laje inferior por parafuso ou prego. É posicionado nos cantos e extremidades das paredes — por isso também é chamado de escantilhão de canto —, criando a referência vertical a partir da qual a linha é esticada durante o assentamento.
Esse modelo é a escolha certa quando a obra ainda não tem laje superior pronta e a equipe precisa de uma referência independente da estrutura do pavimento seguinte.
Veja a ficha técnica completa.
Já o modelo de vedação trabalha comprimido entre piso e laje, com regulagem telescópica por régua (o modelo da IW8 ajusta de 2,10m a 3m) e mola para manter a pressão entre as duas superfícies.
Ele entra em cena quando a estrutura do pavimento já está pronta e existe apoio superior disponível, sendo que a mola facilita a instalação e a remontagem em vários trechos da mesma obra.
Confira a ficha técnica completa.
O graduador é um acessório que incorpora marcações usadas como referência para as fiadas, encaixado tanto no modelo estrutural quanto no de vedação. É justamente aqui que surge uma confusão frequente nas buscas: o graduador pertence a um desses dois modelos como acessório, mas nem todos vêm com essa configuração de marcação de fábrica.
As marcações ajudam a posicionar a linha na altura planejada para cada nova fiada, com espaçamento definido pelo bloco, pela junta e pelo projeto de execução, e isso é útil quando a equipe precisa repetir alturas ao longo da parede com uma referência visual e mecânica, não só a olho. Veja a ficha técnica do graduador separadamente.
O uso começa pela conferência da marcação da parede e da primeira fiada. A posição dos blocos iniciais estabelece a referência para o restante da execução.
A equipe posiciona os equipamentos nas extremidades do trecho e verifica o prumo de cada um. O sistema de fixação precisa permanecer estável durante o serviço.
Depois do ajuste, uma linha de nylon pode ser esticada entre as referências. Sua altura acompanha a fiada executada, e ela deve permanecer tensionada para indicar o alinhamento dos blocos.
As marcações do graduador, quando presente, ajudam a repetir a altura das juntas, e cada nova fiada exige a mudança da linha para a posição correspondente.
A conferência durante o serviço continua necessária. Prumo, nível, alinhamento e posição dos blocos precisam ser verificados conforme a parede sobe. É nessa etapa que a ferramenta mostra sua utilidade prática: organiza referências que, sem ela, seriam refeitas manualmente a cada fiada. O resultado ainda depende da instalação correta e do cuidado da equipe durante o assentamento.
O escantilhão ajuda a controlar prumo, nível, alinhamento e altura das fiadas durante a execução da alvenaria. A ferramenta pode assumir configurações diferentes porque as condições de uma parede estrutural não são iguais às de uma parede de vedação.
Tripé, mola, regulagem telescópica e graduação resolvem necessidades específicas de instalação e uso. A escolha deve começar pela pergunta mais prática: onde o equipamento será apoiado e qual tipo de parede será executado?
Quando o modelo corresponde às condições da obra, a equipe ganha uma referência contínua para conduzir o assentamento dos blocos.
Precisa de um equipamento para execução de alvenaria? Conheça os modelos estrutural e de vedação IW8 e consulte as configurações disponíveis para o seu projeto.
É uma ferramenta de referência usada durante a elevação de paredes. Ela auxilia no controle do prumo, do alinhamento e da altura das fiadas. Normalmente, dois equipamentos são posicionados nas extremidades do trecho para orientar uma linha durante o assentamento dos blocos.
O equipamento cria referências para a execução das sucessivas fiadas. Isso ajuda a equipe a manter blocos alinhados e na altura prevista. A configuração utilizada depende do sistema de alvenaria e das condições disponíveis para fixação.
O estrutural pode utilizar tripé e fixação a partir do piso quando não existe uma laje superior disponível. Na vedação entre pavimentos, modelos por compressão, mola ou regulagem telescópica podem aproveitar piso e laje como pontos de apoio.
É uma configuração que possui marcações usadas para orientar a posição das fiadas. O graduador facilita a movimentação da linha para alturas predefinidas. O termo não deve ser usado como sinônimo obrigatório de todos os escantilhões.
A resistência depende do material, do projeto do equipamento, das condições de fixação e da forma de uso. O material sozinho não permite afirmar qual modelo terá melhor desempenho. Antes da escolha, devem ser avaliados estabilidade, regulagem, durabilidade e compatibilidade com a obra.
