O cimbramento metálico é o nome mais técnico de um sistema que, na prática de obra, muita gente já chama simplesmente de escoramento. Os dois nomes aparecem lado a lado em fichas técnicas, catálogos e conversas de canteiro, mas servem para escalas diferentes de sustentação: de uma laje comum de obra residencial até uma ponte, um viaduto ou uma estrutura curva.
Neste conteúdo você vai descobrir a diferença entre cimbramento e escoramento, quando vale a pena optar por cada um e quais são todos os itens que formam um sistema de cimbramento completo. Acompanhe a leitura!
É o conjunto de estruturas provisórias em aço montado para sustentar o peso de fôrmas, lajes, vigas e outros elementos de concreto armado durante a fase de concretagem e cura.
Diferente de um pontalete isolado, o cimbramento metálico reúne vários componentes trabalhando juntos: escoras verticais, torres, longarinas, cruzetas de travamento e, em obras de maior porte, quadros metálicos modulares.
Essa estrutura combinada distribui a carga de forma mais uniforme do que um pontaleteamento simples, o que a torna a escolha típica para obras com pé-direito alto, grandes vãos ou geometrias mais complexas, como pontes, viadutos e estruturas curvas (arcos e abóbadas).
No dia a dia de obra, os dois nomes aparecem como sinônimos. A diferença técnica está no seguinte: o cimbramento é o conceito mais abrangente, já o escoramento é uma das formas que ele pode assumir. Abaixo, explicamos mais sobre:
É usado para descrever sistemas de suporte provisório mais completos e robustos, aplicados em estruturas que exigem maior capacidade de carga, maior altura ou geometria mais complexa.
Um cimbramento típico combina escoras metálicas com torres, longarinas, quadros e travamentos diagonais, formando um sistema estruturado capaz de se adaptar a diferentes alturas e vãos.
Essa configuração é comum em obras de grande porte, como pontes, viadutos, estruturas industriais e edifícios com pé-direito alto, onde um sistema simples de escoras isoladas não teria estabilidade ou capacidade de carga suficiente.
O dimensionamento de um cimbramento leva em conta o mesmo tipo de projeto técnico exigido para o escoramento: cálculo de carga, vão e sequência de montagem, definido por profissional habilitado.

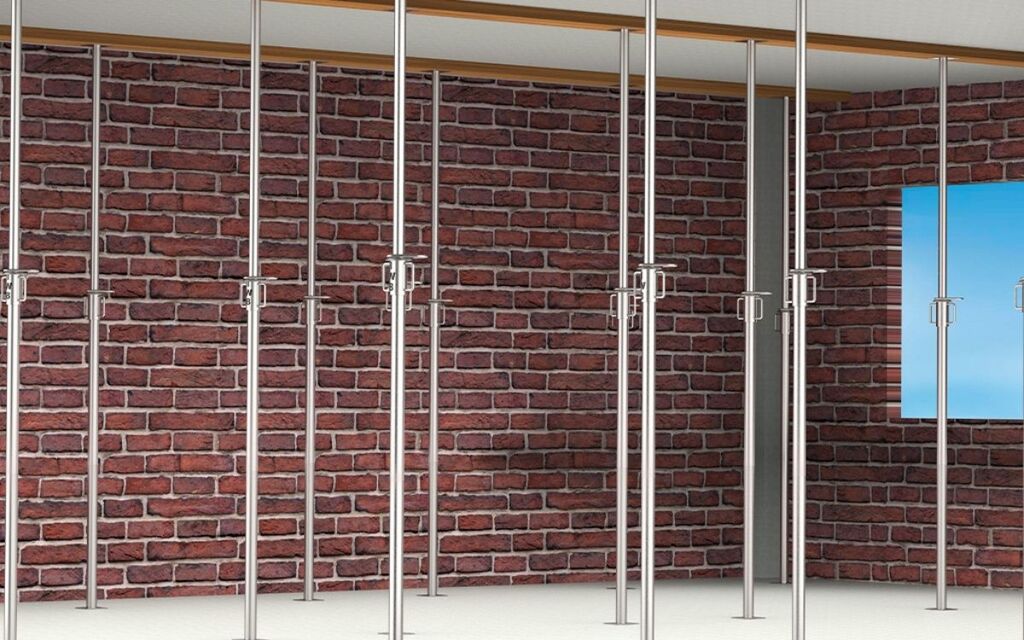

O escoramento é a forma mais direta de sustentação provisória: um conjunto de escoras verticais (reguláveis ou fixas) que apoia laje e viga diretamente, sem a estrutura intermediária de quadros e longarinas que caracteriza o cimbramento completo. É o sistema mais usado em obras residenciais, comerciais de médio porte e reformas, onde o pé-direito e o vão não exigem uma estrutura mais robusta.
Por ser mais simples de montar e desmontar, o escoramento tende a ser a opção mais ágil e econômica para a maioria das lajes convencionais.
O cimbramento metálico é indicado quando o escoramento simples com escoras isoladas não oferece estabilidade ou capacidade de carga suficiente para a estrutura. Isso costuma acontecer em obras com pé-direito alto, vãos maiores entre apoios, geometria curva (como arcos e abóbadas) ou cargas de concretagem mais pesadas, como lajes de grande espessura ou estruturas de pontes e viadutos.
Nesses casos, o sistema de torres, longarinas e quadros do cimbramento distribui a carga de forma mais controlada do que um conjunto isolado de escoras, o que reduz o risco de deformação da fôrma durante a concretagem. A decisão entre escoramento simples e cimbramento completo deve constar do projeto técnico da obra.
Nesse sistema de cimbramento metálico combina diferentes componentes, cada um com uma função de sustentação ou travamento. Os principais são a escora metálica regulável, a cruzeta, o forcado e o tripé de apoio.

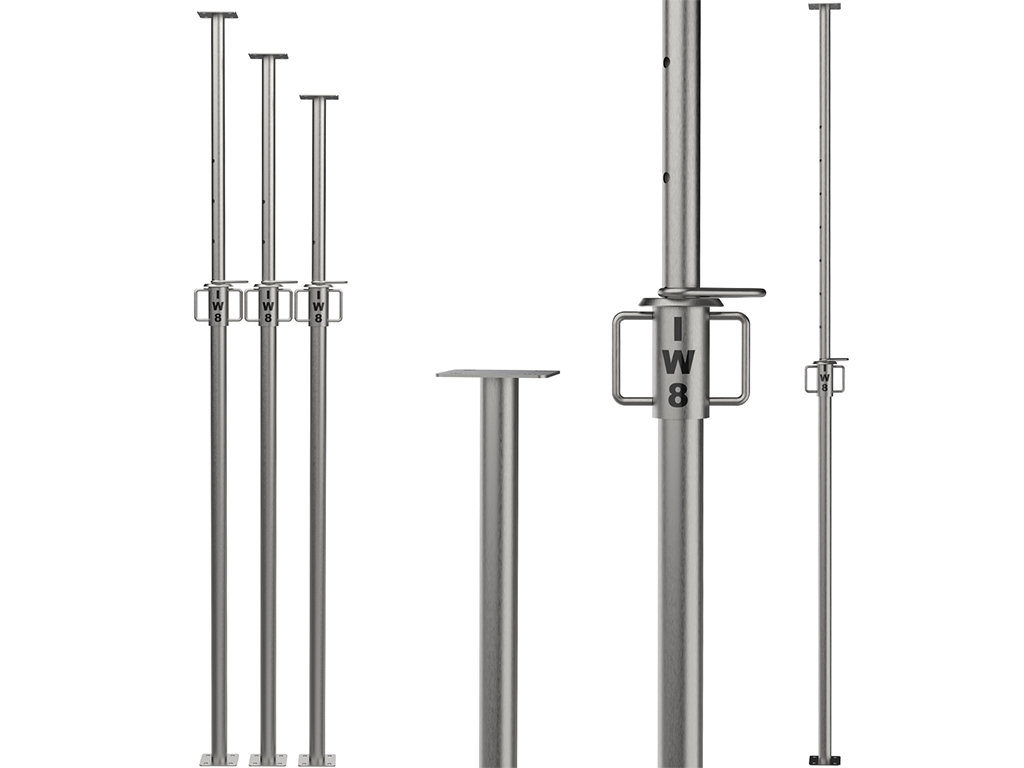

É um componente do sistema responsável por sustentar diretamente o peso da fôrma e transmiti-lo para a base de apoio. A escora metálica regulável é usada no escoramento de laje, com ajuste telescópica de altura por pino e rosca, adaptando-se a diferentes pés-direitos dentro de um sistema de cimbramento mais vasto.
A capacidade de carga varia conforme a posição (fechada ou aberta), o que deve ser considerado no projeto de cimbramento.
A cruzeta (ou cruzeta triângulo) é montada no tubo superior de uma única escora e serve para apoiar os painéis laterais e de fundo da fôrma de vigas, funcionando como a "mão francesa" da fôrma.
Diferente do que o nome pode sugerir, não é um travamento instalado entre escoras, mas é um acessório individual, com sistema de encaixe (flauta) que se adapta a escoras com tubo superior de até 48mm de diâmetro externo, e que evita que a peça se solte durante o transporte e o manuseio em obra.
O forcado é o cabeçal fixado no topo da escora, usado para apoiar as vigas de madeira ou metálicas que sustentam diretamente a fôrma. Existe em versão simples e dupla, fixa ou regulável, e é o ponto de contato entre a escora vertical e a estrutura horizontal do cimbramento.
A escolha entre forcado simples ou duplo depende do número de vigas que precisam de apoio em cada ponto do sistema.
O tripé de apoio dá prumo e estabilidade inicial à escora assim que ela é posicionada, sem que o operário precise segurá-la manualmente. Isso libera a equipe para seguir instalando as demais escoras e o madeiramento em sequência, o que agiliza a montagem do conjunto e reduz o tempo parado entre uma escora e outra.
Como vimos, o cimbramento metálico e escoramento tem a mesma função básica: sustentar fôrmas, lajes e vigas até a cura do concreto, porém o que se diferenciam é por sua complexidade da estrutura montada.
Essa diferença de complexidade ajuda a escolher o sistema certo para cada obra: escoramento simples para lajes convencionais, cimbramento completo para estruturas de maior porte, altura ou complexidade geométrica.
Lembrando que a escolha entre os dois, assim como o dimensionamento de qualquer um deles, é definida no projeto técnico assinado pelo profissional responsável pela obra.
Se você chegou até aqui e quer saber mais sobre escoramento metálico com escora regulável, cruzeta, forcado e tripé de apoio, recomendamos conferir a linha de Escoras Metálicas da IW8.
O cimbramento é todo o conjunto de estruturas provisórias, como escoras, torres, longarinas e travamentos, montado para sustentar fôrmas, lajes e vigas de concreto durante a concretagem e a cura, até que a estrutura definitiva se sustenta sozinha.
O cimbramento inclui qualquer sistema de suporte provisório. O escoramento costuma se referir ao conjunto de escoras verticais que sustentam laje e viga, sem os quadros e travamentos de um cimbramento completo.
Serve, mas nem toda obra precisa de um cimbramento completo. Para lajes convencionais de obras residenciais e comerciais de médio porte, o escoramento simples com escoras reguláveis costuma ser suficiente.
A escora metálica regulável é um equipamento que compõe o sistema de cimbramento, combinada com cruzeta, forcado e tripé de apoio para formar a estrutura completa.
