Espaçadores para concreto: tipos, usos e como escolher

Os espaçadores são peças usadas na construção civil para manter a armadura de aço na posição prevista antes e durante a concretagem. Eles criam a distância necessária entre a ferragem e o concreto.

Existem diferentes tipos e formatos de espaçador de concreto, porque uma armadura horizontal de laje possui necessidades diferentes das encontradas em pilares, vigas, pisos ou estacas.

Cadeirinha, centopeia, circular e caranguejo estão entre os nomes encontrados no mercado.  A escolha de um ou outro começa pela aplicação e pelo cobrimento especificado para a estrutura.

Vamos entender mais sobre esse item da construção civil? Acompanhe a leitura!

O que são espaçadores e para que servem

Os espaçadores são peças posicionadas junto às armaduras para manter a ferragem afastada da fôrma, do solo ou de outra superfície durante a concretagem. A função está diretamente relacionada ao cobrimento do aço pelo concreto.

A ABNT NBR 6118 apresenta requisitos para o cobrimento das armaduras em estruturas de concreto. Esse cobrimento faz parte das medidas relacionadas à durabilidade da estrutura e varia conforme fatores previstos no projeto estrutural.

Caso o posicionamento não esteja certo, a ferragem tende a se deslocar durante a montagem ou concretagem. Se ficar próxima demais da superfície final, o cobrimento previsto pode não ser atendido.

O espaçador para ferragem de concreto cria pontos de apoio ou afastamento capazes de ajudar a manter a armadura na posição especificada. A dimensão do espaçador deve corresponder ao cobrimento definido para aquele item estrutural.

Os espaçadores de concreto armado também facilitam a padronização da montagem. Em vez de recorrer a apoios improvisados, a equipe utiliza peças produzidas para posicionar a armadura conforme a configuração prevista.

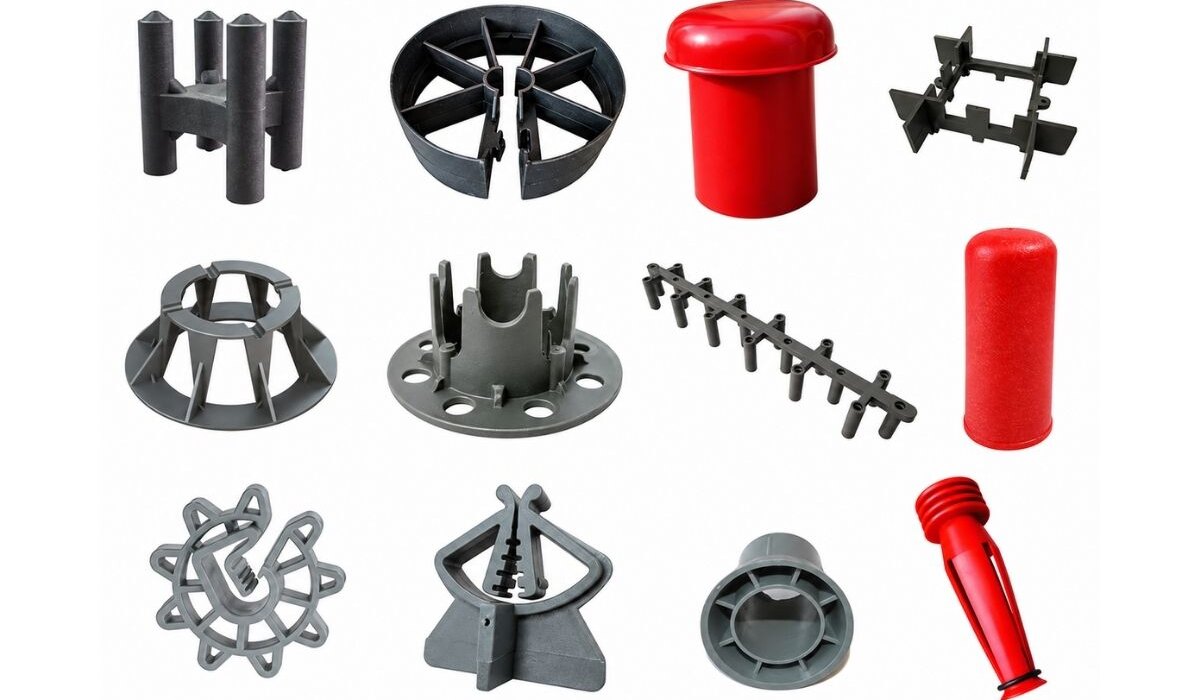

Tipos de espaçadores

O formato do espaçador muda conforme a posição da ferragem e o tipo de estrutura. Lajes, vigas, pilares, pisos e fundações podem exigir soluções diferentes. Por isso, a escolha deve começar pela aplicação e pela posição da armadura.

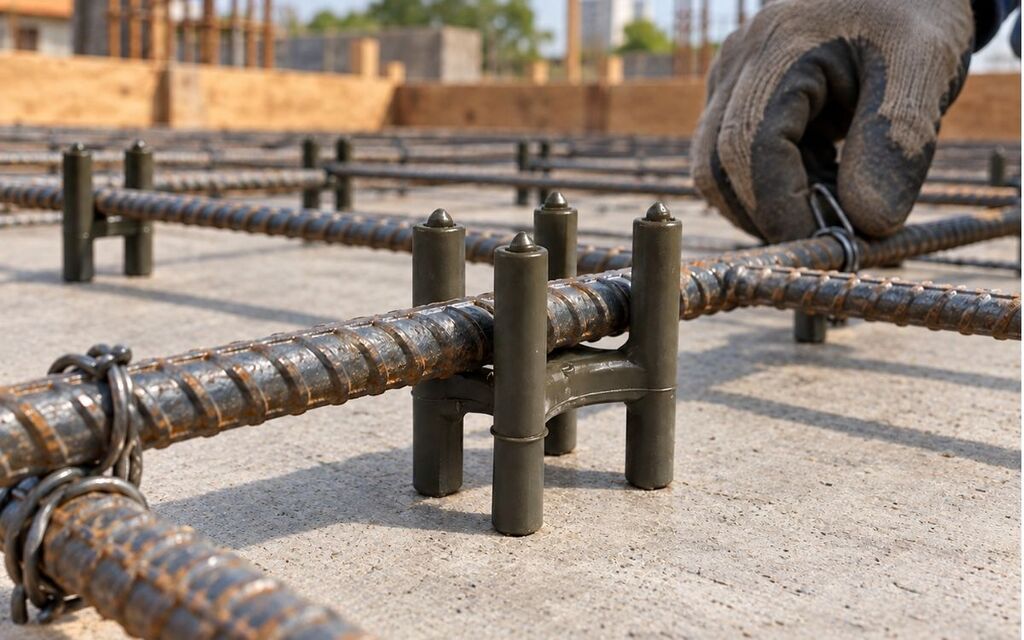

Espaçador tipo cadeirinha ou caranguejo

O espaçador tipo cadeirinha ou caranguejo trabalha principalmente no apoio de ferragens horizontais. Seu formato cria uma base de sustentação para manter a armadura afastada da superfície inferior.

Na linha da IW8, o espaçador plástico tipo cadeirinha é indicado para lajes, fundo de vigas, telas soldadas e pisos industriais. O formato em torre permite trabalhar com ferragens de diferentes bitolas.

A linha atende cobrimentos de 10 a 40 mm e aço de até 22 mm, e cada modelo trabalha com duas medidas de cobrimento (10 e 15 mm, por exemplo). A escolha do modelo segue o cobrimento especificado no projeto para aquele elemento.

Espaçador centopeia

O espaçador centopeia, também chamado de multi apoio, possui formato longitudinal e cria vários pontos de sustentação para ferragens horizontais.

Essa configuração atende situações nas quais é interessante distribuir o apoio ao longo de uma área maior. O modelo pode ser utilizado em lajes, escadas, fundos de vigas, pisos, sapatas, pré-moldados e telas soldadas.

O espaçador plástico centopéia multi apoio da IW8 tem sistema de encaixe que permite unir duas ou mais peças. A linha oferece cobrimentos de 15 a 40 mm.

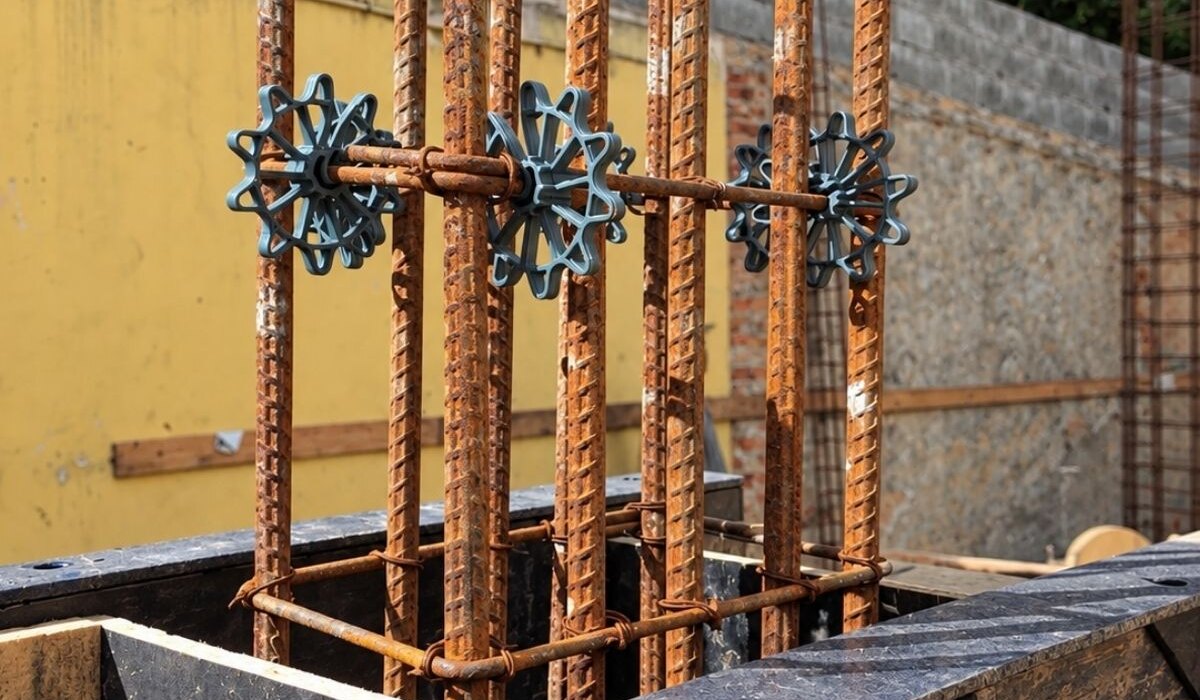

Espaçador circular

O espaçador circular é um dos modelos mais conhecidos do mercado. Ele é fixado na barra de aço e mantém o afastamento lateral entre a armadura e a fôrma. Por isso, é usado principalmente em armaduras verticais e laterais, como pilares, paredes e laterais de vigas.

Na IW8, o modelo circular tipo roseta atende cobrimentos de 15 a 50 mm e ferragens de 4,2 a 12,5 mm de diâmetro. Em peças com estribos, o cobrimento deve considerar o aço mais externo do conjunto, e não apenas as barras principais.

Protetor de vergalhão

O protetor de vergalhão aparece com frequência na mesma categoria comercial dos espaçadores, porém sua função é diferente.

Essa peça é colocada sobre pontas de ferragens expostas para reduzir o contato direto com extremidades salientes durante determinadas etapas da obra.

A NR-18 exige que as extremidades de vergalhões que ofereçam risco aos trabalhadores sejam protegidas (item 18.7.3.6). O protetor de vergalhão é uma das formas de atender essa exigência nas pontas de ferro expostas.

Ele não deve ser confundido com um espaçador de armação. O espaçador controla o afastamento da ferragem para contribuir com o cobrimento. O protetor atua sobre a ponta exposta do vergalhão.



Quantos espaçadores usar por pilar, viga ou m² de forma

Não existe uma quantidade única de espaçadores que possa ser aplicada com segurança a qualquer pilar, viga ou metro quadrado de laje.

A NBR 6118 estabelece requisitos de cobrimento para as armaduras, mas transformar esse requisito em uma quantidade de espaçadores depende da geometria do elemento, da rigidez da armação, das dimensões das peças, do espaçamento entre barras e das condições de concretagem.

Por esse motivo, referências genéricas como “quatro espaçadores por pilar” ou determinada quantidade fixa por metro quadrado não devem substituir o detalhamento da estrutura.

O número precisa ser suficiente para impedir que a ferragem saia da posição especificada durante montagem, circulação prevista sobre a armação e lançamento do concreto.

Em lajes e pisos, a distribuição também precisa evitar trechos extensos sem apoio adequado. Já em pilares e vigas, o posicionamento deve manter o cobrimento ao longo das faces previstas.

A quantidade e a distribuição devem seguir o projeto estrutural e a orientação do engenheiro responsável pela obra.

Como escolher o espaçador ideal para sua obra

A escolha começa pela identificação do que será concretado. Um modelo indicado para armadura horizontal pode não cumprir a mesma função em um pilar ou estaca.

Para facilitar a análise:

• Lajes e fundos de vigas: modelos como cadeirinha, garra e centopeia podem atender ferragens horizontais conforme o cobrimento e a configuração da armadura;

• Pilares, paredes e laterais de vigas: o espaçador circular é uma solução comum para controlar o afastamento lateral;

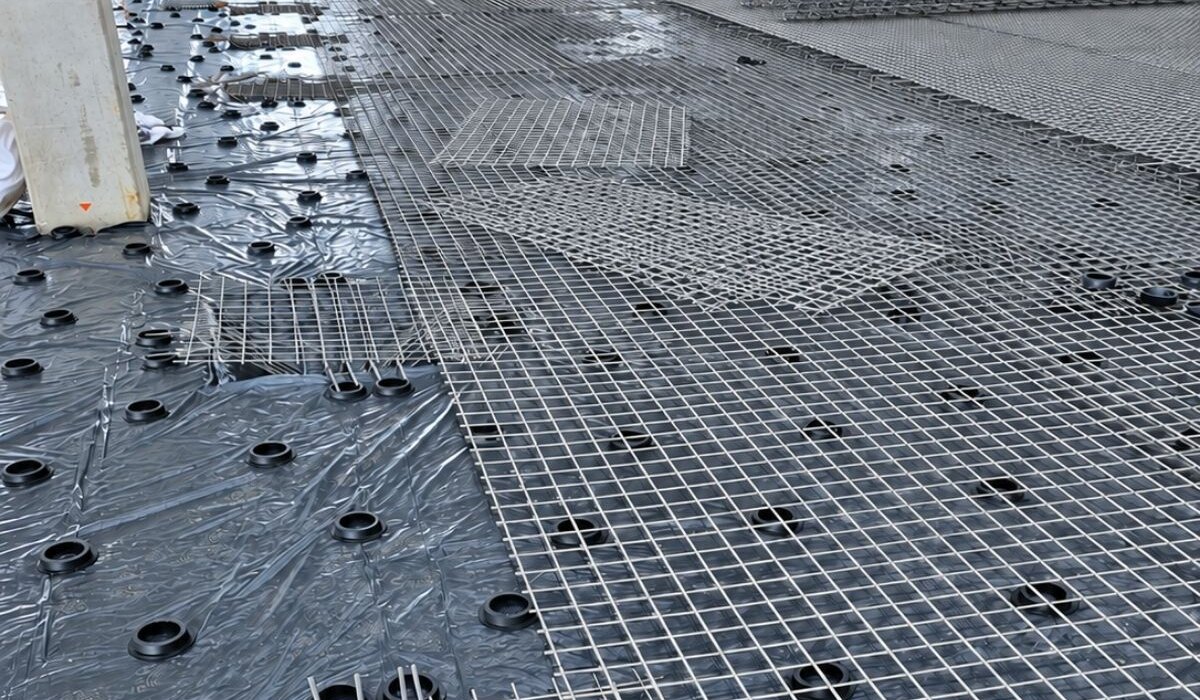

• Pisos: para pisos industriais, existem espaçadores de base reforçada com cobrimentos maiores, na linha da IW8 de 2,5 a 10 cm;

• Estacas e fundações: o espaçador tipo rolete bipartido ajuda a centralizar a armadura dentro da estaca;

• Armaduras extensas: soluções multi apoio podem distribuir a sustentação ao longo de uma área maior.

Depois da aplicação, confira o cobrimento indicado no projeto. A altura ou distância criada pelo espaçador de concreto precisa ser compatível com essa medida.

A bitola da ferragem também merece atenção nos modelos que se encaixam diretamente no aço. Cada peça trabalha dentro das medidas especificadas pelo fabricante.

Por último, considere a forma de montagem. Um bom espaçador para ferragem de concreto precisa permanecer corretamente posicionado durante as etapas que antecedem e acompanham a concretagem.



Conclusão

Conforme vimos até aqui, os espaçadores ajudam a manter a armadura na posição definida para que o cobrimento previsto no projeto possa ser respeitado durante a execução da estrutura. A escolha correta depende do tipo de elemento concretado, posição da ferragem, bitola e medida de cobrimento.

Cadeirinha e centopeia atendem diferentes configurações de armaduras horizontais. Modelos circulares aparecem com frequência em pilares, paredes e vigas, enquanto outras geometrias atendem pisos, fundações e aplicações específicas.

Conheça a linha completa de espaçadores plásticos da IW8 e consulte os modelos disponíveis para sua obra.

Perguntas frequentes

O que são espaçadores na construção civil?

São peças utilizadas para posicionar as armaduras antes e durante a concretagem. Elas mantêm uma distância determinada entre a ferragem e a superfície que limitará o concreto, contribuindo para atender ao cobrimento especificado no projeto.

Para que serve o espaçador?

O espaçador serve para manter a ferragem na posição prevista e criar o afastamento necessário para o cobrimento de concreto. O formato e a medida da peça dependem do elemento estrutural e da configuração da armadura.

Quantos espaçadores usar por pilar ou m² de forma?

Não existe uma quantidade fixa aplicável a todas as obras. A distribuição depende do projeto, das dimensões do elemento, do tipo de espaçador e da configuração da armadura. O engenheiro responsável deve orientar a quantidade e o posicionamento.

Quais os tipos de espaçador?

Entre os modelos encontrados na construção estão espaçadores circulares, cadeirinhas, centopeias ou multi apoio, caranguejos, garras, roletes e peças específicas para pisos, estacas e outros elementos. A aplicação define qual configuração é adequada.

Espaçador de plástico pode ser usado em concreto armado?

Sim. Separadores de concreto e espaçadores plásticos são usados para posicionar ferragens em estruturas de concreto armado. A peça precisa apresentar formato, dimensão e aplicação compatíveis com o cobrimento e com a armadura especificados no projeto.
