Armazenamento de cilindros de gases: regras, cuidados e estruturas

O armazenamento de cilindro de gases exige cilindros em pé e fixados, separação entre inflamáveis e oxidantes, ventilação, identificação do conteúdo e proteção das válvulas. Esses cuidados valem para empresas que recebem oxigênio, acetileno, argônio e outros gases e precisam de um lugar seguro para guardá-los antes e depois do uso.

As exigências variam conforme o gás, a atividade e as normas aplicáveis. Por isso, este artigo separa o que é exigência de norma do que é orientação do fornecedor ou boa prática.

Por que o armazenamento de cilindros precisa de cuidado?

No armazenamento de cilindro de gases, o ponto de partida é a pressão interna. Mesmo quando o conteúdo não é inflamável, uma queda ou impacto pode danificar a válvula e provocar uma liberação descontrolada de gás.

Outro ponto é a diferença entre as propriedades dos gases. O oxigênio é um gás oxidante, que intensifica a combustão de outros materiais. Já o acetileno é inflamável e exige cuidados específicos de armazenamento e manuseio.

Por esse motivo, cilindros de oxigênio e acetileno não devem ser guardados indiscriminadamente no mesmo espaço. A separação deve seguir os requisitos aplicáveis à instalação, considerando distâncias, barreiras de proteção e orientações técnicas.

A organização do local também ajuda a evitar quedas, impactos e movimentações desnecessárias. Estruturas como gaiolas, abrigos e suportes podem auxiliar na fixação e na separação dos recipientes, desde que sejam adequadas ao tipo de cilindro e à operação.

Regras para o armazenamento de cilindros de gases

Os cuidados a seguir combinam exigências de norma e orientações dos fornecedores de gás. A tabela mostra a origem de cada um:

Fora dos serviços de saúde, o responsável técnico define a exigência aplicável a partir das normas da atividade, das orientações do fornecedor e das regras do Corpo de Bombeiros.

Posição e fixação

As fichas de segurança (FISPQ) dos fornecedores orientam armazenar cilindros de oxigênio e acetileno em pé, protegidos contra tombamento. Para outros tipos de cilindro, a posição permitida segue a orientação do fabricante e do fornecedor do gás.

Correntes, cintas ou sistemas de retenção compatíveis ajudam a manter os cilindros estáveis. A fixação deve impedir deslocamentos acidentais sem danificar o recipiente ou seus componentes.

O piso precisa oferecer apoio adequado, e a área deve permanecer livre de obstáculos que possam provocar impactos durante a movimentação.

Separação entre inflamáveis e oxidantes

No armazenamento de cilindro de oxigênio e acetileno, os dois gases ficam separados: o acetileno é inflamável e o oxigênio é oxidante. A mesma lógica vale para outros inflamáveis, como o hidrogênio, e outros oxidantes, como o óxido nitroso.

A distância necessária depende da regulamentação aplicável. Em estabelecimentos de serviços de saúde abrangidos pela NR-32 (item 32.3.8.3), por exemplo, a separação entre cilindros de gases inflamáveis e oxidantes deve ser de pelo menos 8 metros ou realizada por barreiras vedadas e resistentes ao fogo.

Esse valor não deve ser aplicado automaticamente a qualquer instalação industrial. Para outros ambientes, o responsável técnico precisa verificar as normas, as orientações do fornecedor e as exigências do Corpo de Bombeiros competente.

Ventilação e distância de fontes de calor

A área de armazenamento deve possuir ventilação compatível com os gases presentes. Essa condição ajuda a evitar o acúmulo de substâncias perigosas em caso de vazamento.

Os cilindros também precisam ficar protegidos de fontes de calor, chamas, faíscas e temperaturas fora dos limites estabelecidos pelo fabricante.

A localização do abrigo deve considerar as características do gás. Produtos mais densos ou mais leves que o ar pode apresentar comportamentos diferentes durante um vazamento, o que interfere na avaliação da ventilação necessária.

Identificação e separação de cheios e vazios

Cada cilindro deve permanecer identificado conforme o gás armazenado. A identificação permite que os trabalhadores reconheçam o conteúdo e adotem os procedimentos adequados durante a movimentação e a utilização.

A separação entre cilindros cheios e vazios é uma prática de organização que facilita o controle de estoque e reduz erros durante a substituição dos recipientes.

Mesmo após o uso, um cilindro considerado vazio pode conservar pressão residual. Por isso, deve continuar sendo tratado conforme as orientações de segurança do fornecedor, sem ser armazenado como um recipiente completamente despressurizado.

Capacete de proteção da válvula

O capacete de proteção ajuda a preservar a válvula contra impactos durante o transporte e o armazenamento dos cilindros projetados para utilizar esse componente.

Quando exigido pelo fabricante, o capacete deve permanecer instalado durante a movimentação e enquanto o cilindro estiver fora de uso. A retirada deve ocorrer somente nas condições previstas para a operação.

Em serviços de saúde, a NR-32 proíbe transportar cilindros soltos, em posição horizontal e sem capacete (item 32.3.8.2, alínea j). Os cilindros com válvula danificada, vazamento ou identificação comprometida seguem o procedimento de isolamento da empresa.

O que dizem as normas?

O armazenamento de cilindro de gases no Brasil não é tratado por uma única norma aplicável a todos os produtos e instalações. As exigências dependem do tipo de gás, da atividade realizada e das condições do local.

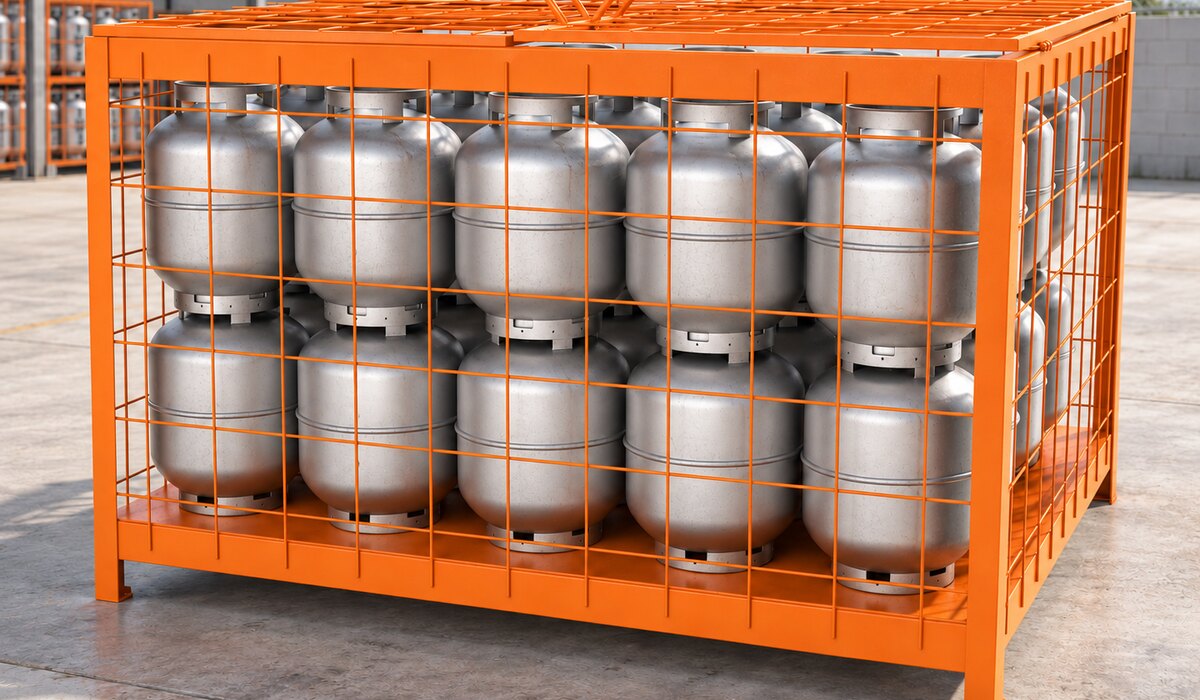

A ABNT NBR 15514 trata da área de armazenamento de recipientes transportáveis de GLP, destinados ou não à comercialização. Ela entra no planejamento quando a empresa guarda cilindros de GLP, como os usados em empilhadeiras, e não se aplica a oxigênio, acetileno ou outros gases industriais.

A NR-20 estabelece requisitos de segurança e saúde no trabalho com inflamáveis e combustíveis, conforme seu campo de aplicação. Sua utilização depende das características da atividade e da instalação, não apenas da presença de um cilindro.

Já a NR-32, voltada à segurança e saúde nos serviços de saúde, contém exigências específicas para gases medicinais. Entre elas está a separação de 8 metros (item 2.3.8.3) entre cilindros de gases inflamáveis e oxidantes, ou a utilização de barreiras vedadas e resistentes ao fogo.

A empresa também deve observar as exigências estaduais de prevenção contra incêndio, as orientações dos fornecedores e as demais normas aplicáveis ao gás armazenado.

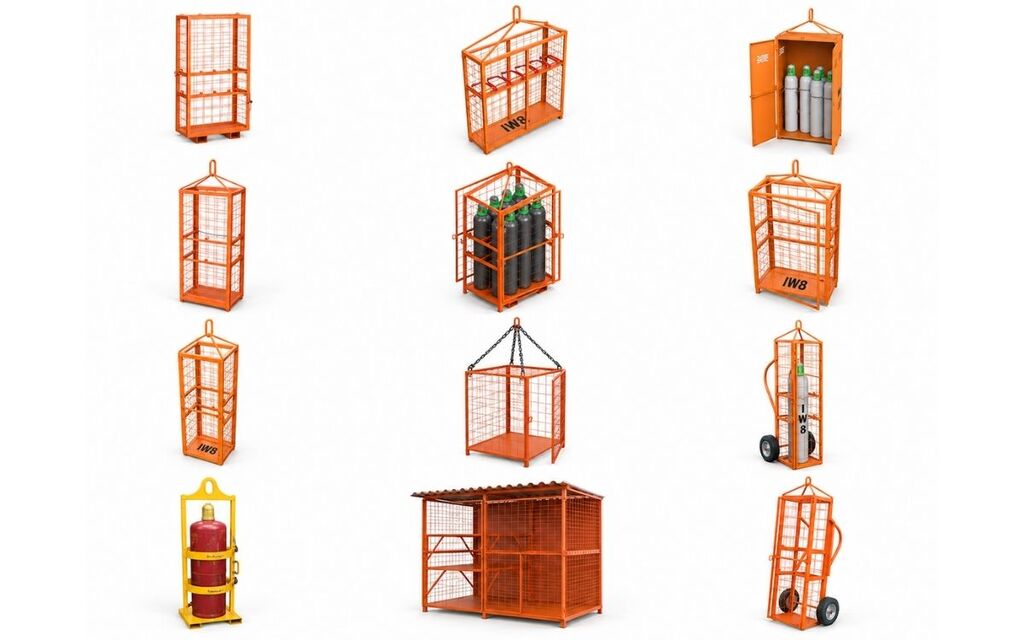

Gaiola, abrigo, skid ou carrinho: qual estrutura usar?

A escolha do equipamento depende da finalidade da operação. Uma estrutura destinada ao armazenamento estacionário não possui necessariamente os recursos necessários para transporte por empilhadeira ou içamento.

Antes de comprar, verifique a quantidade de cilindros, suas dimensões, o tipo de gás e a forma prevista de movimentação.

Gaiola e abrigo para armazenagem

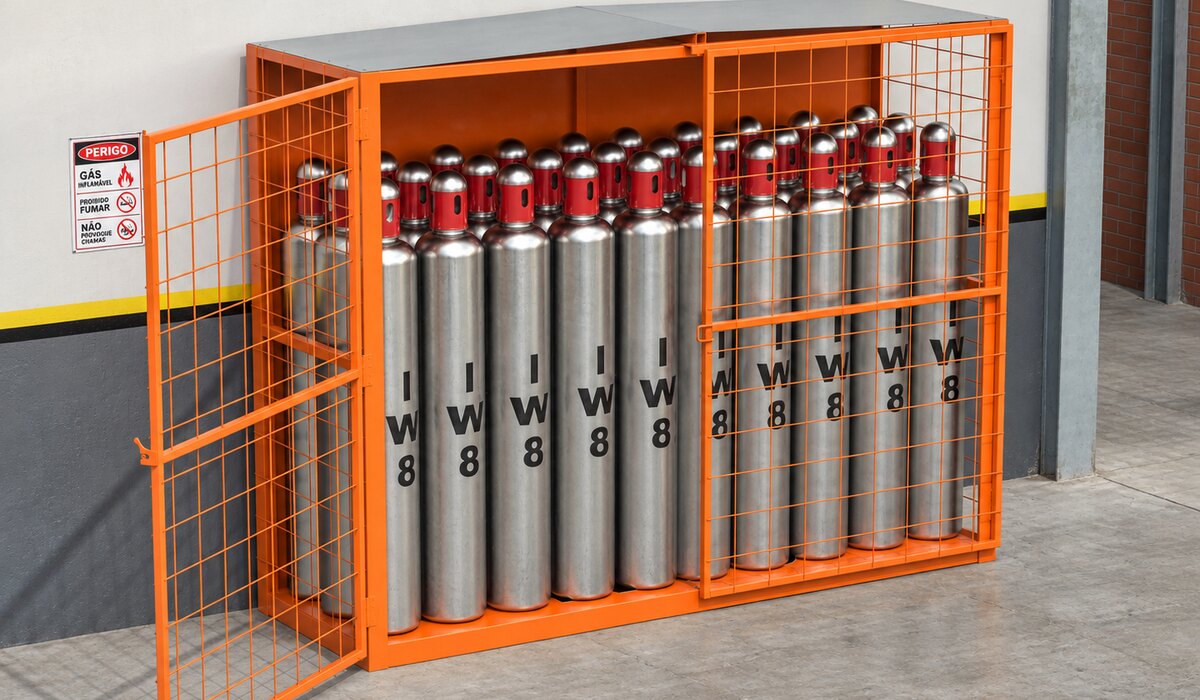

A gaiola para cilindros organiza e protege os recipientes durante o armazenamento. A IW8 tem modelos de 1 a 30 cilindros, incluindo abrigos para 15 e 30 unidades.

O catálogo inclui versões com fechamento em tela metálica, telhado, portas nos dois lados e rodas, além de uma caixa de armazenamento para cilindros.

A escolha deve considerar as dimensões dos recipientes, os sistemas de retenção e a ventilação necessária. O fechamento em tela pode favorecer a circulação de ar, mas não substitui a avaliação das exigências específicas do gás.

Embora compartilhem características construtivas com uma gaiola aramada, os modelos destinados a cilindros precisam oferecer condições adequadas de posicionamento e fixação desses recipientes.

Skid para cilindros

O skid é uma estrutura utilizada para agrupar cilindros e facilitar sua movimentação por equipamentos compatíveis. A IW8 oferece modelos para 1, 2, 4, 6, 8 e 10 cilindros.

Existem versões destinadas à movimentação por empilhadeira e configurações específicas para içamento. O sistema de movimentação permitido deve estar identificado na documentação do produto.

Na escolha, verifique a capacidade de carga, os pontos de apoio, os dispositivos de fixação dos cilindros e as condições de movimentação previstas pelo fabricante.

Gaiola de içamento

A gaiola de içamento é projetada especificamente para movimentação suspensa por grua ou outro equipamento de elevação compatível.

Sua estrutura deve possuir os pontos de içamento, a capacidade e a documentação técnica apropriados para essa finalidade. A operação também exige planejamento e atendimento aos procedimentos de movimentação de cargas.

Uma gaiola comum de armazenamento não pode ser içada apenas porque possui estrutura metálica. Para operações com grua, consulte os modelos de gaiola de içamento e confirme a aplicação indicada pelo fabricante.

Carrinho para oxigênio e acetileno

O carrinho para cilindro é utilizado para movimentar recipientes em oficinas, áreas de manutenção e operações de soldagem e corte.

Os modelos destinados a oxigênio e acetileno permitem transportar os cilindros conforme a configuração prevista pelo fabricante, reduzindo a necessidade de movimentação manual direta dos recipientes.

Antes do transporte, os cilindros devem estar fixados ao carrinho. A equipe também precisa verificar as condições das rodas, dos suportes e dos dispositivos de retenção.

Conclusão

O armazenamento de cilindro de gases se apoia em cinco cuidados: cilindros em pé e fixados, separação entre inflamáveis e oxidantes, ventilação, identificação e proteção das válvulas.

A distância de 8 metros da NR-32 é obrigatória em serviços de saúde. Nas demais atividades, a exigência depende das normas aplicáveis e do Corpo de Bombeiros. A estrutura acompanha a rotina: gaiolas e abrigos para armazenar, skids e carrinhos para movimentar e gaiola de içamento quando houver grua.

Conheça as gaiolas, abrigos, skids e carrinhos para cilindros da IW8, para armazenamento e movimentação interna.

Perguntas frequentes

Cilindro de gás pode ficar deitado?

A posição permitida depende do tipo de cilindro e das instruções do fabricante. Para cilindros industriais de oxigênio e acetileno, a orientação de segurança é armazenar em posição vertical e com fixação contra tombamento. Existem recipientes projetados para outras posições, por isso a regra não deve ser generalizada. Em serviços de saúde, a NR-32 proíbe transportar cilindros soltos em posição horizontal e sem capacete.

Qual a distância entre oxigênio e acetileno?

A distância depende da instalação e das normas aplicáveis. Em serviços de saúde abrangidos pela NR-32 (item 32.3.8.3), cilindros de gases inflamáveis e oxidantes devem ficar separados por pelo menos 8 metros ou por barreiras vedadas e resistentes ao fogo. Para outros ambientes, consulte os requisitos técnicos específicos.

Cilindros cheios e vazios podem ficar juntos?

A separação entre cheios e vazios é uma prática recomendada para facilitar o controle e evitar trocas durante a operação. Os recipientes vazios ainda podem conter pressão residual e precisam permanecer identificados e protegidos conforme as orientações do fornecedor.

Como transportar cilindros dentro da empresa?

O transporte deve utilizar carrinhos, skids ou equipamentos apropriados ao tipo e à quantidade de cilindros. Os recipientes precisam estar fixados e protegidos contra impactos. A movimentação por empilhadeira ou equipamento de içamento exige estrutura projetada para essa finalidade.

Posso içar uma gaiola de armazenamento com grua?

Não, a menos que o equipamento tenha sido especificamente projetado, documentado e identificado para içamento. Gaiolas destinadas apenas à armazenagem não devem ser utilizadas como acessórios de elevação. Para essa operação, escolha uma gaiola de içamento compatível com os cilindros e com o equipamento de movimentação.
