O que é um balancim? Guia completo sobre o equipamento

O balancim é o nome dado, na construção civil, a uma plataforma de trabalho suspensa por cabos de aço que sobe e desce ao longo de fachas e outras estruturas verticais. Na NR-18, o mesmo equipamento aparece como andaime suspenso.

A partir do momento que você entende o que é um balancim, é possível compreender por que ele é tão comum na pintura, reforma e limpeza de prédios: a plataforma leva o trabalhador até o ponto do serviço sem depender de uma estrutura montada a partir do chão.

O termo também é usado no setor de movimentação de cargas, onde designa um dispositivo de içamento. Esse segundo significado aparece mais adiante. Até lá, este guia trata do balancim como andaime suspenso.

Continue a leitura para ver como funcionam os modelos manual e elétrico, quais peças formam o sistema e entre outras informações.

O que é um balancim e para que serve

O balancim na construção civil é uma plataforma suspensa por cabos de aço que permite o deslocamento vertical pela fachada ou estrutura onde o trabalho será realizado. A NR-18 trata esse tipo de equipamento como andaime suspenso.

O sistema utiliza estruturas de sustentação instaladas na edificação e cabos de aço para manter e movimentar a plataforma. O trabalhador permanece sobre o piso do equipamento enquanto sobe, desce ou executa a atividade na posição prevista.

Esse recurso é utilizado principalmente quando o serviço precisa acompanhar diferentes alturas de uma fachada. Pintura, aplicação de revestimentos, reformas e limpeza estão entre as situações mais conhecidas.

Em vez de montar uma estrutura apoiada desde o solo até todos os pavimentos atendidos, o andaime suspenso trabalha a partir de pontos de sustentação superiores. Isso exige um projeto adequado para fixação, sustentação e estruturas de apoio.

A movimentação pode ocorrer por acionamento manual ou elétrico. Essa diferença dá origem aos dois modelos mais conhecidos: balancim manual e balancim elétrico.

Balancim manual vs. balancim elétrico: diferenças

A diferença entre os dois modelos está no mecanismo que faz a plataforma subir e descer. O restante do sistema (cabos, plataforma, sustentação e dispositivos de segurança) segue a mesma lógica nos dois casos, e a NR-18 traz exigências específicas para cada tipo de acionamento.

Balancim manual

No balancim manual, a plataforma se movimenta por um guincho de cabo passante. O cabo de aço atravessa o mecanismo, que é acionado por manivela ou catraca pelos próprios trabalhadores. Cada acionamento desloca a plataforma ao longo do cabo, e o movimento precisa ser coordenado entre os pontos de acionamento para manter o conjunto nivelado.

A NR-18 exige que esses guinchos tenham um dispositivo que impeça o retrocesso do sistema de movimentação (item 18.12.25). A norma também limita o piso de trabalho do andaime suspenso manual a 8 metros de comprimento (item 18.12.26).

Por não depender de motor nem de alimentação elétrica no ponto de trabalho, o modelo manual aparece com frequência em pintura, manutenção e reparos de fachada. A montagem e a operação seguem o manual do fabricante e o projeto elaborado para a obra.

Balancim elétrico

No balancim elétrico, os motores fazem o deslocamento da plataforma, e o operador controla a subida e a descida pelo comando do equipamento.

Por envolver energia elétrica, o modelo motorizado tem requisitos próprios na NR-18 (item 18.12.28): cabos de alimentação com dupla isolação, plugues e tomadas blindados, limitador de fim de curso superior com batente, dispositivo que impeça a movimentação quando a inclinação passar de 15 graus e dispositivo mecânico de emergência.

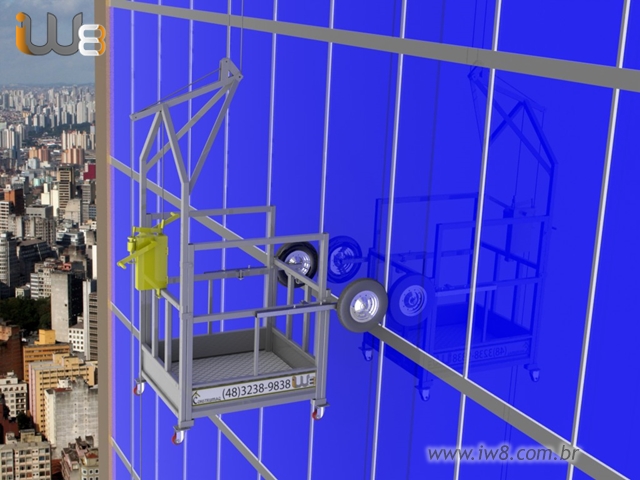

Além dos modelos com plataforma modular, existem versões leves e mini balancins individuais elétricos. As dimensões e a capacidade variam de modelo para modelo e devem ser conferidas na documentação do fabricante.

Componentes de um sistema de balancim

Um balancim não é formado apenas pela plataforma onde os profissionais trabalham. O equipamento funciona como um sistema composto por peças responsáveis pela sustentação, movimentação, posicionamento e estabilidade durante o uso.

Entre os principais componentes estão:

• Cabos de aço: sustenta a plataforma, e é por ele que o guincho ou o motor faz o conjunto subir e descer. Por trabalhar direto na suspensão, é o componente que mais exige inspeção. Vale a pena conferir as características do cabo de aço para balancim;

• Guincho de cabo passante (catraca): no modelo manual, é o mecanismo acionado por manivela que movimenta a plataforma;

• Motor e comando: no modelo elétrico, executam e controlam o deslocamento vertical;

• Plataforma modular: superfície de trabalho para os profissionais e os materiais do serviço, montada em módulos conforme o comprimento necessário;

• Cavalete de ancoragem: estrutura instalada no topo da edificação que sustenta o sistema e transfere os esforços para os pontos previstos no projeto;

• Afastador de parede: mantém a plataforma na distância adequada da fachada quando a configuração do sistema prevê esse item.

Normas de segurança: NR-18

A NR-18 ganhou nova redação com a Portaria SEPRT nº 3.733, de 10 de fevereiro de 2020, que entrou em vigor um ano depois da publicação. Os requisitos para andaime suspenso estão no capítulo 18.12.

Os sistemas de fixação e sustentação e as estruturas de apoio precisam de projeto elaborado por profissional legalmente habilitado e devem suportar pelo menos três vezes os esforços solicitantes (18.12.18). Quando a sustentação for feita em platibanda ou beiral da edificação, a instalação depende de laudo de verificação estrutural, também sob responsabilidade de profissional legalmente habilitado (18.12.19).

O equipamento deve ter, no mínimo, quatro pontos de sustentação independentes. O ponto de ancoragem do sistema de proteção individual contra quedas também deve ser separado do ponto de ancoragem do andaime (18.12.21). A placa de identificação fica em local de fácil visualização e informa o fabricante e a capacidade de carga em peso e em número de ocupantes (18.12.21.1).

O sistema de suspensão é feito por cabos de aço, precisa garantir o nivelamento e deve ser verificado diariamente pelos usuários e pelo responsável pela obra antes do início dos trabalhos (18.12.23).

A norma também proíbe usar o andaime suspenso com enrolamento de cabo no corpo do próprio equipamento (18.12.20).

Esses itens fazem parte de um conjunto maior de exigências. Projeto, montagem, proteção contra quedas e procedimentos de trabalho devem ser avaliados pelos profissionais responsáveis pela segurança da obra.

Principais aplicações

A estrutura suspensa atende atividades que precisam acompanhar verticalmente uma fachada ou outra superfície elevada. O uso depende da configuração do equipamento e das condições previstas para a obra.

Entre as aplicações mais comuns estão:

• Pintura de fachadas: a plataforma pode ser posicionada na altura correspondente ao trecho em execução;

• Reforma e manutenção: reparos de revestimentos, correções e intervenções externas podem utilizar o equipamento como plataforma de trabalho;

• Limpeza de fachadas: o deslocamento vertical possibilita acessar diferentes pavimentos durante serviços de limpeza externa;

• Instalação de placas e revestimentos: determinadas montagens em fachada podem exigir uma plataforma suspensa para posicionamento dos trabalhadores;

• Manutenção industrial: estruturas verticais, tanques e instalações industriais podem utilizar sistemas suspensos quando o projeto prevê esse tipo de acesso.

O fato de uma atividade acontecer em altura não significa automaticamente que o balancim seja o equipamento adequado. A análise de risco e o planejamento do serviço precisam definir o meio de acesso e a proteção correspondente.

A escolha do meio de acesso deve sair da análise de risco e do projeto elaborados pelos profissionais legalmente habilitados responsáveis pela obra.




Balancim para içamento de carga: um produto diferente

O termo balancim para içamento de carga identifica outra categoria de equipamento: uma viga, travessa ou barra de carga que distribui os pontos de pega durante a movimentação de uma peça suspensa. Esses dispositivos trabalham com pontes rolantes, talhas, guindastes e caminhão munck. Um balancim para munck, portanto, não tem relação com o andaime suspenso usado em fachadas.

A própria NR-18 usa as duas interpretações. Ela chama a plataforma de trabalho de andaime suspenso e cita os balancins entre os dispositivos auxiliares de içamento que devem constar no plano de carga dos equipamentos de guindar.

A diferença é mecânica e comercial. Um é plataforma de trabalho para pessoas; o outro participa da movimentação de cargas. Se a sua busca é pelo segundo significado, veja a categoria de dispositivos de içamento.

Como escolher o balancim ideal para sua obra

A escolha de um balancim para obra começa pela atividade que será executada. Pintura, limpeza, aplicação de revestimento e manutenção podem apresentar necessidades diferentes de espaço na plataforma, movimentação e tempo de permanência.

O comprimento necessário também deve ser analisado. Plataformas modulares podem assumir configurações diferentes conforme o sistema, porém a montagem precisa respeitar os limites e especificações do equipamento.

Outro ponto está no tipo de acionamento. O balancim manual utiliza movimentação mecânica feita pelos operadores. O balancim elétrico utiliza motores e comandos próprios. Essa diferença deve ser avaliada junto às características do serviço e da instalação.

A estrutura disponível para sustentação exige análise técnica antes da montagem. Platibandas, beirais e outros pontos não devem ser usados como apoio sem as verificações exigidas.

Também precisam entrar na especificação o número de ocupantes, os materiais utilizados durante a atividade e as condições do ambiente. A capacidade permitida deve ser aquela definida para o equipamento e para o projeto, sem estimativas improvisadas no canteiro.

Antes do uso, confirme ainda documentação, identificação, condições dos cabos, mecanismos de movimentação e demais componentes do sistema.

Conclusão

Agora que você sabe o que é um balancim, fica mais fácil entender por que ele é presença constante em serviços de fachada: uma plataforma suspensa por cabos de aço, com acionamento manual ou elétrico, que leva o trabalhador até a altura do serviço.

O funcionamento seguro depende do sistema completo, dos cabos à estrutura de sustentação, e de projeto e montagem alinhados à NR-18 e às especificações do fabricante.

Se a sua obra precisa de um balancim para trabalho em altura, conheça os balancins manuais e elétricos da IW8.

FAQ

O que é um balancim?

Na construção civil, balancim é o nome usado para uma plataforma suspensa destinada a trabalhos em altura, principalmente em fachadas. O sistema utiliza cabos de aço e estruturas de sustentação para permitir o posicionamento e a movimentação vertical da plataforma.

Balancim manual ou elétrico: qual escolher?

Os modelos diferem principalmente pelo acionamento. O manual utiliza um mecanismo mecânico operado pelo trabalhador, enquanto o elétrico utiliza motores e comandos. A definição deve considerar o projeto, a atividade, as condições da obra e as especificações de cada equipamento.

Balancim precisa seguir qual norma?

Na construção civil, os requisitos para andaimes suspensos estão previstos na NR-18. A norma estabelece regras para projeto, sustentação, identificação, cabos, estabilidade e outros pontos relacionados ao uso seguro do equipamento.

Qual a capacidade de carga de um balancim?

A capacidade varia conforme o equipamento e sua configuração. Ela deve ser consultada na identificação e na documentação do modelo utilizado. A NR-18 exige que a placa informe a capacidade em peso e número de ocupantes.

Balancim serve para içamento de carga, não só trabalho em altura?

A palavra também é usada para dispositivos de içamento, como vigas e travessas, como o balancim para munck, para movimentação de cargas. Esses produtos são diferentes do andaime suspenso utilizado em fachadas. A aplicação e o projeto de cada equipamento não devem ser confundidos.
